Ejemplo de prototipo de una aplicación móvil.

1. Introducción

En este articulo crearemos un prototipo en alta definición para una aplicación móvil. Este prototipo sera interactivo y navegable, paso previo a su programación. Para hacerlo utilizaremos la versión gratuita de Justinmind .

En la primera sección se va a definir el entorno de trabajo donde hemos generado el prototipo mediante una pequeña explicación de la herramienta. En el segundo apartado se analizará un prototipo de alta calidad, enumerando cada una de las diferentes interfaces por el que esta formado. Para acabar, en el ultimo apartado se compartira la url de descarga para poder acceder al prototipo y realizar las diferentes pruebas.

3. Objetivo

Como ya definimos en el PEC1, nuestra aplicación se encargará de llevar un control de la factura de la luz de los usuarios. Con el nuevo sistema de curvas de carga de los nuevos contadores electrónicos nuestra distribuidora eléctrica esta obligada a proporcionar a los usuarios un acceso a su perfil de consumo. Para ello la distribuidora otorgara al usuario unas credenciales de acceso que el usuario deberá registrar en nuestra aplicación.

1.3.1 Funcionalidades

A continuación se muestra un listado con las distintas funciones que tiene la aplicación:

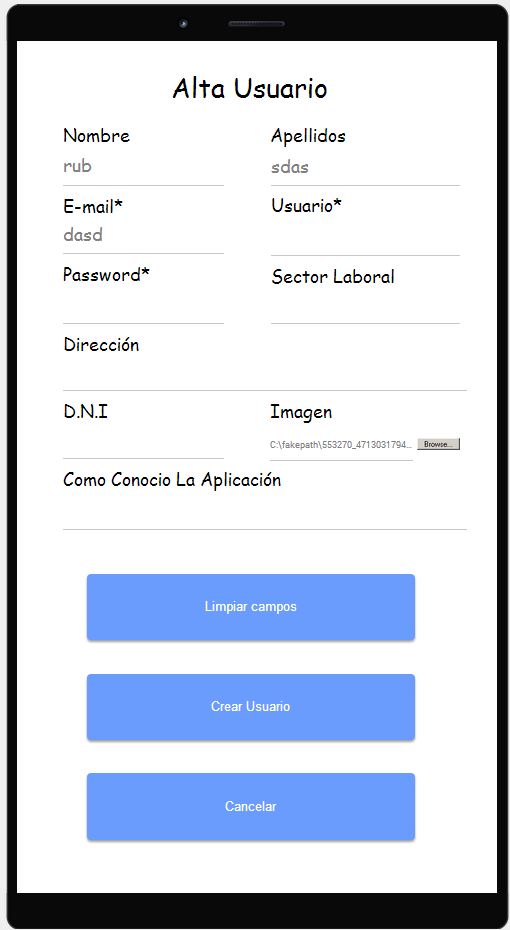

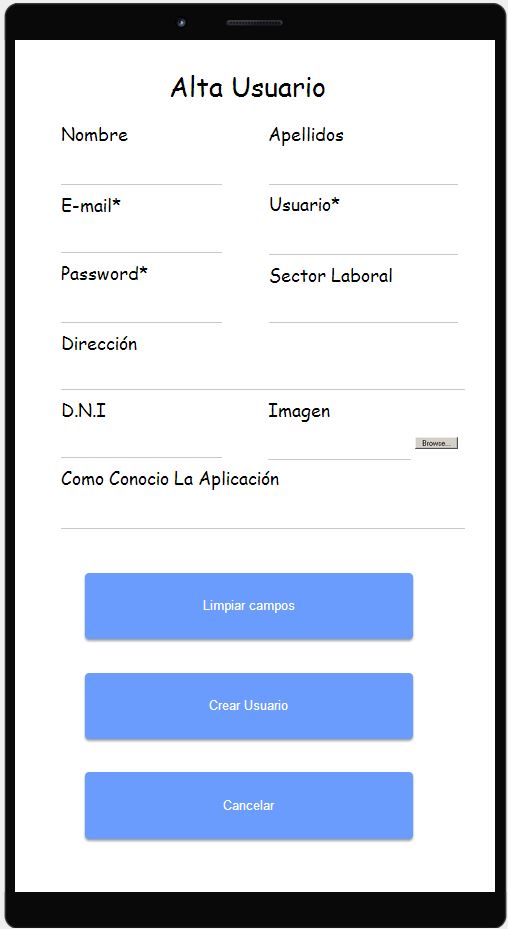

• Registro de Usuarios: Primero de todo, el usuario que accede por primera vez a la aplicación tiene que tener la posibilidad de realizar un registro para crear nuevas credenciales de acceso.

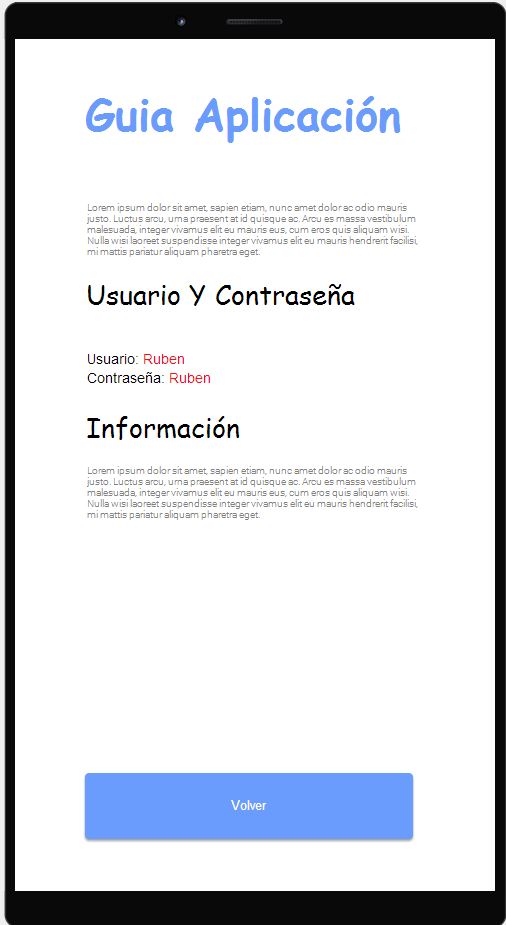

• Guía de usuario: Breve explicación de que es la aplicación, como registrarse y que funcionalidades ofrece.

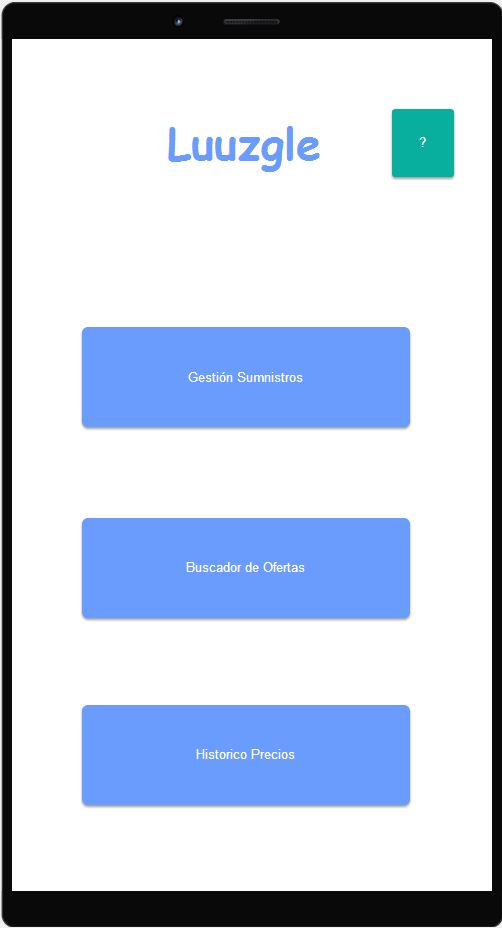

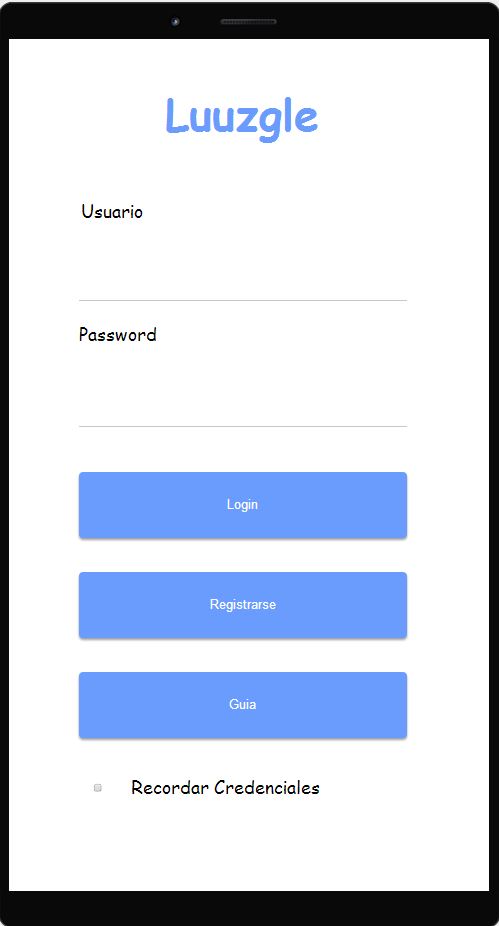

• Login de usuarios: La aplicación tiene que tener un sistema de seguridad. El usuario poseedor de la aplicación deberá introducir unas credenciales de acceso que el usuario deberá validar correctamente. Una vez acreditado, el usuario accederá a un menú principal que le permitirá acceder a las siguientes funcionalidades:
  • Gestión de un Suministro: La aplicación tiene que tener un apartado que permita al usuario rellenar un formulario para dar de alta un nuevo suministro a controlar y controlar todos los suministros que posee.
    • Estadísticas: En esta interfaz la aplicación debe mostrar el perfil de consumo eléctrico en varios gráficos modificables. El usuario puede modificar el rango de los datos obtenidos. Este seria la principal función de la aplicación.

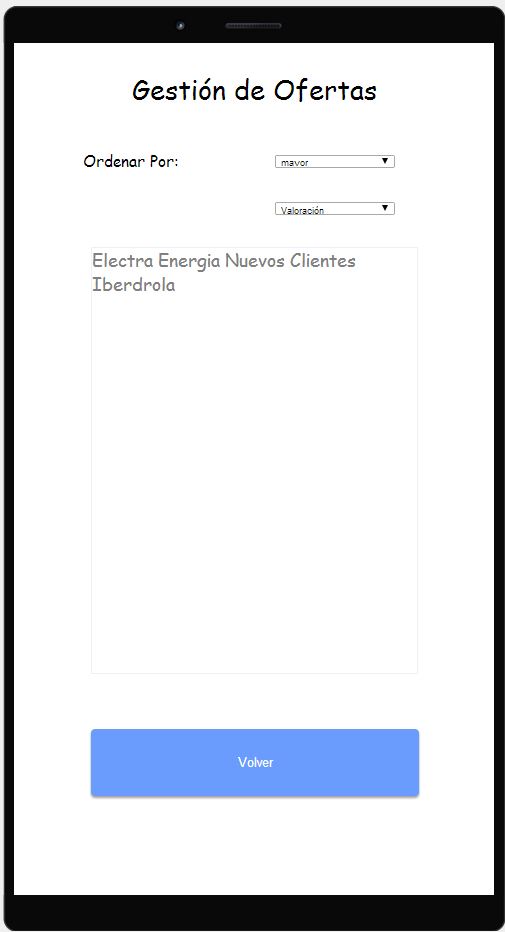

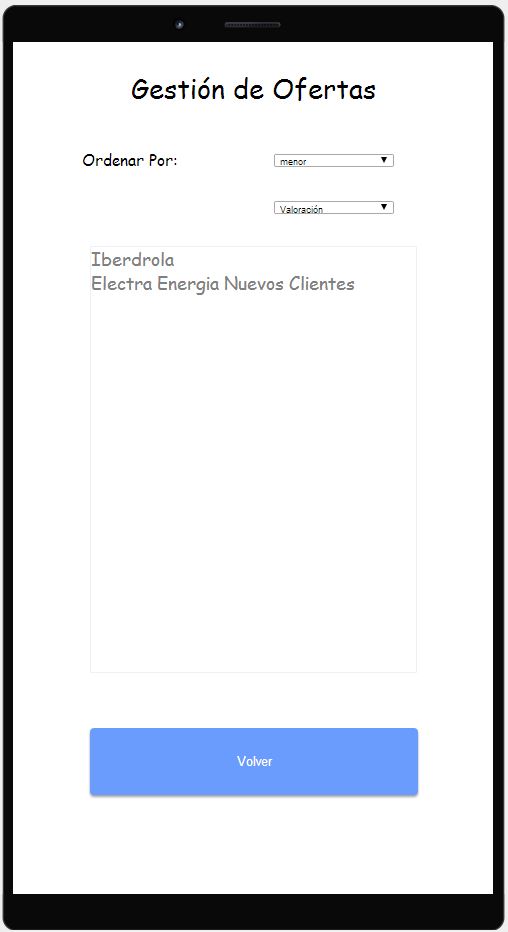

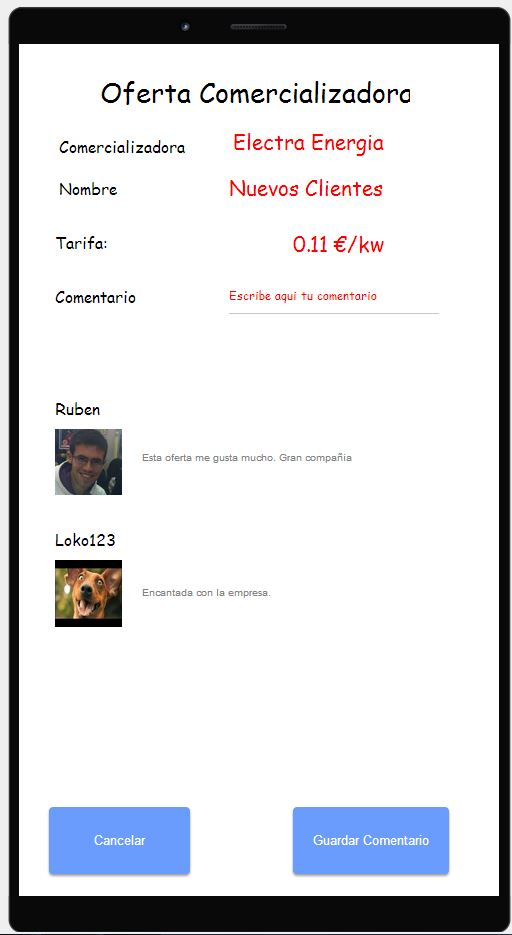

  • Buscador de Ofertas: Comparar tus facturas con las de otras comercializadoras eléctricas para analizar aquella que más interese al usuario.
  • Alertas: Esta funcionalidad deberá informar cuando el usuario sobrepasa el consumo de una cierta cantidad o por ejemplo el precio de la luz ha bajado bastante.

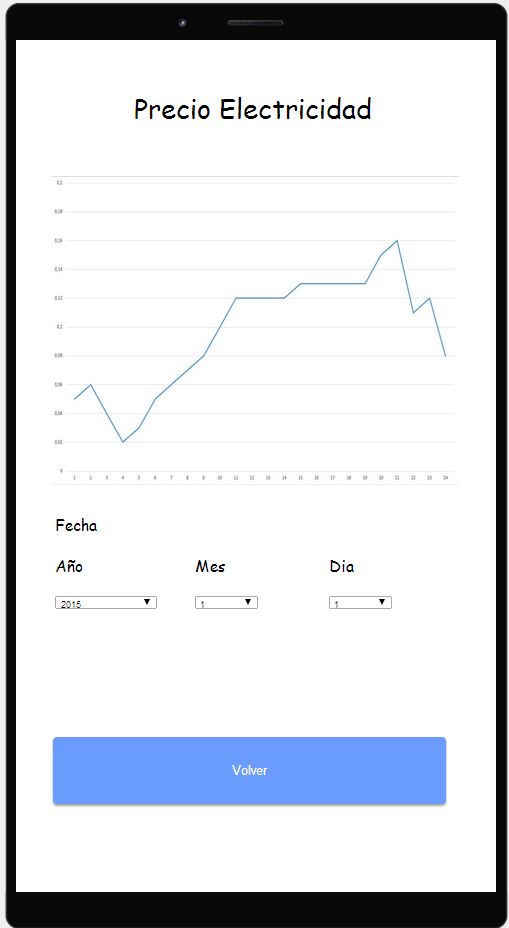

  • Precio Diario: Conocer es precio de la luz a cada momento del día. Si el usuario posee una tarifa horaria podrá conocer exactamente el precio actual de la luz.

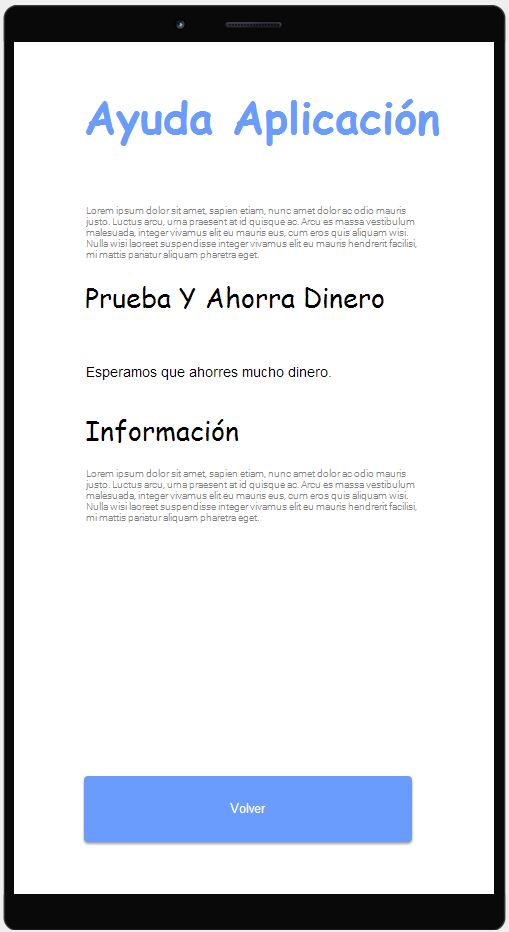

  • Ayuda: Permite al usuario recibir información acerca de las diferentes funcionalidades que ofrece la aplicación

4.4 Gestionar Suministros

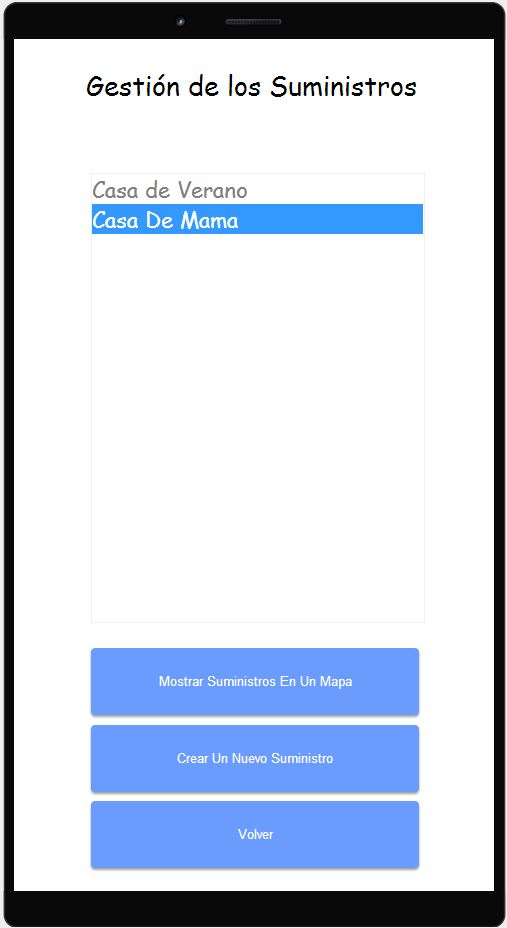

La primera opción que vamos a estudiar es como gestionar nuestros suministros eléctricos. Como hemos comentado en el apartado [ref] el usuario puede almacenar y gestionar sus facturas de forma que, al presionar el botón "Gestionar Suministros", te aparecerá una interfaz como la que podemos observar en la figura [ref] . Una vez hemos seleccionado el domicilio de la lista, nos proporcionara la información que podemos observar en la figura [ref] .

Otro aspecto muy interesante es la alerta que tiene asociado nuestro domicilio. Entre los diferentes tipos de alertas que tiene la aplicación (por ejemplo de consumo, precio o incluso de análisis de facturas) nosotros podremos elegir aquella que más se adecue a nuestras necesidades y asociarla con el punto de suministro. Si alguna vez la alerta se cumple el usuario recibirá una notificación en el dispositivo.

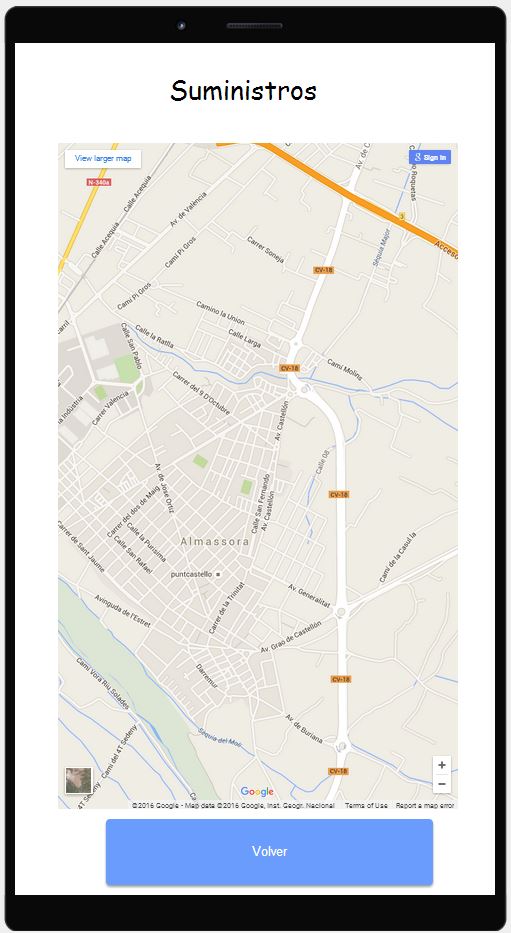

Otra opción diferente es por ejemplo mostrar todos los puntos de suministro en un mapa.Si presionamos el boton mapa nos aparecera una interfaz tal y como muestra la figura [ref] . Por desgracia, en el prototipo no se ha implementado la opción de añadir marcas encima del mapa debido a su coste temporal. Esta funcionalidad la podrán encontrar en el programa final.

begin

Interfaces de las Herramienta

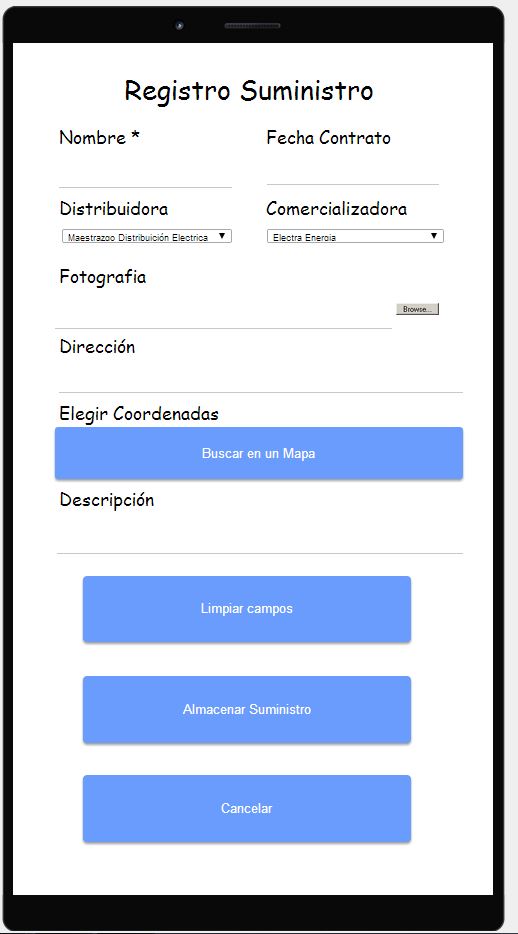

En el caso en el que un usuario quiera introducir un nuevo domicilio para controlar, tendremos un menú (figura [ref] )que nos permitirá introducir todos los datos exigido por la aplicación. Dentro de la interfaz nos encontramos con dos tipos de campos diferentes que serán:

• Obligatorios:
  • Nombre
  • Descripción
  • Fotografía
  • Buscar en el Mapa
  • Distribuidora
  • Comercializadora
• No obligatorio:
  • Fecha de alta

Una vez introducido el suministro, el usuario podrá acceder a la ficha para ver los consumos de la vivienda (figura [ref] ). Por supuesto, podrá modificar cualquier información que el desee a través de la interfaz. Los cambios serán almacenados cuando presiones el botón guardar.

begin

Interfaces de los suministros

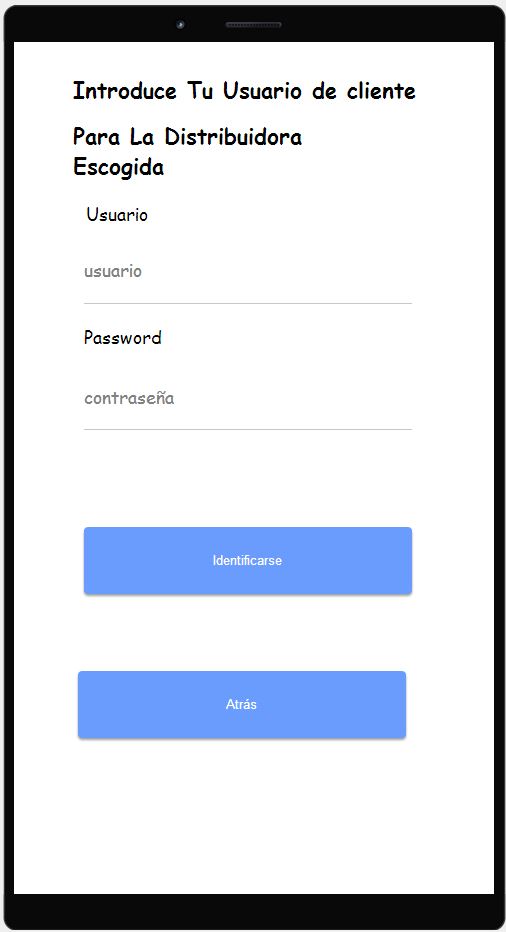

Una vez indicado todos los aspectos más generales, queremos analizar algunos matices de programación. Una vez el usuario ha creado un nuevo suministro,es decir, ha dado toda la información necesaria al programa, le tiene que otorgar las credenciales de acceso para poder acceder a sus facturas a través del portal de la distribuidora eléctrica. La api que pretendemos utilizar necesita un usuario y una contraseña tal y como se muestra en la figura [ref] y que el usuario tendra que encargarse de obtener de su distribuidora eléctrica. Esta interfaz aparecerá nada más presionar el botón Almacenar Suministro. Las contraseñas por defecto del prototipo son las siguientes:

Usuario: UsuarioContraseña:Contraseña

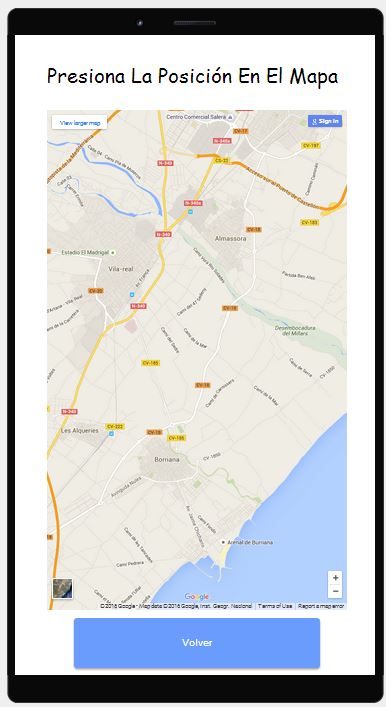

Otro aspecto importante es como almacenar el geolocalización del suministro. Al final nuestra idea ha sido simplemente mostrar un mapa al usuario y permitirle presionar la posición en un mapa. Un ejemplo de la interfaz que se implementaría al presionar el botón Mostrar en un Mapa es la figura [ref] .

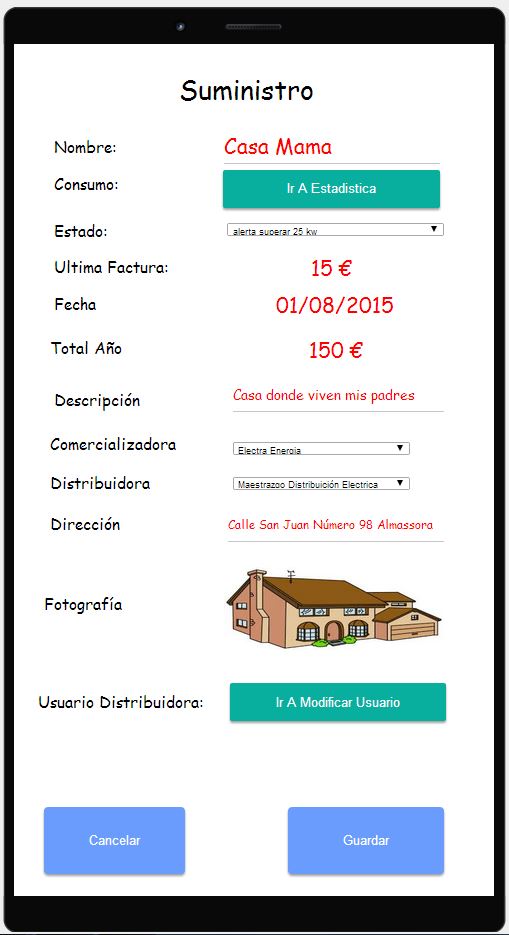

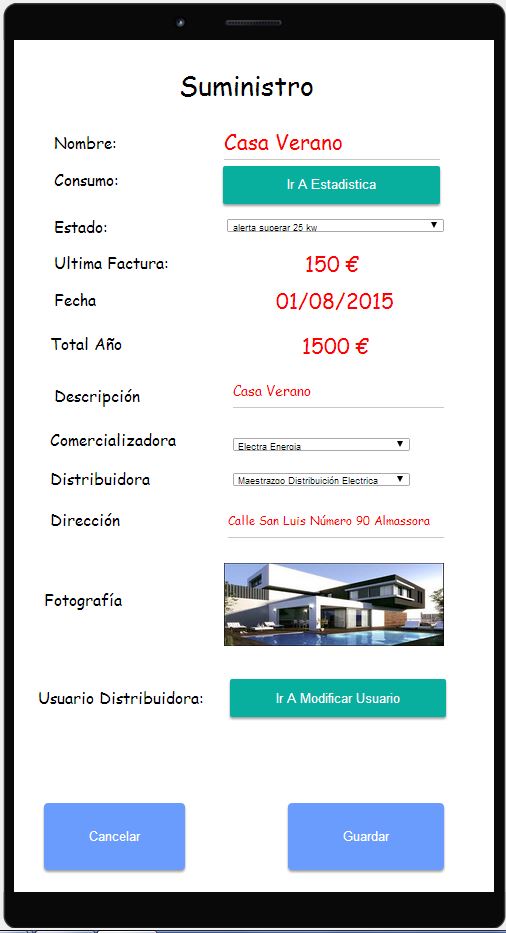

Volviendo a la interfaz de los suministros, como hemos comentado anteriormente, cuando se presione encima del listado se podrá acceder a la ficha de suministro, tal como se muestra en la figura [ref] . Dentro de esta interfaz podremos acceder a sus consumos o modificar el usuario y la contraseña en el caso que la distribuidora cambie las credenciales. (figura [ref] ) y acceder a las estadísticas almacenadas.begin begin

Interfaces de los suministros

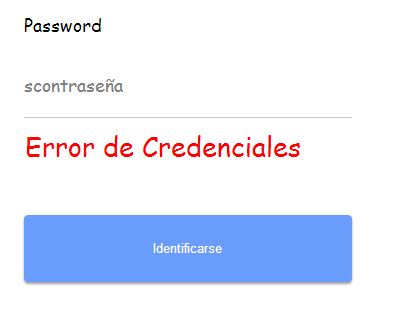

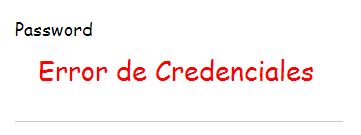

Por supuesto, cuando realicemos el login en la distribuidora, el usuario podrá introducir erróneamente su usuarios o la contraseña. La interfaz se lo notificara como se muestra en la figura [ref] .

4.5 Estadísticas

Por una parte, en los apuntes de la asignatura hemos aprendido que la utilización de gráficas es fundamental para transmitir información basada en estadísticas o en comparaciones de datos numéricos, ya que puede ayudar a entender datos que serían incomprensibles en forma textual.

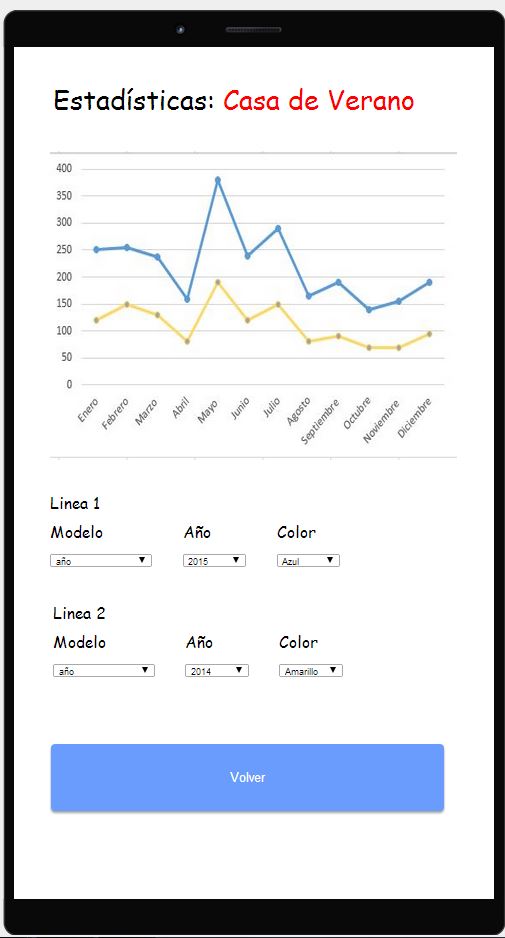

Siguiendo esta filosofía, hemos implementado una gráfica de líneas con la idea de representar la evolución de unos datos numéricos en el transcurso de un periodo de tiempo determinado. El principal motivo ha sido otorgar al usuario la capacidad de visualizar de manera rápida el sentido de la evolución, incrementos y reducciones de su consumo eléctrico. También es muy útil para establecer comparaciones entre dos o más series de datos y por lo tanto para comparar años, meses o diferentes semanas de un año nos resultaba muy interesante. En la figura [ref] se puede analizar un ejemplo de esta interfaz en el prototipo.
